Внутрибольничная телеметрия Астрокард®

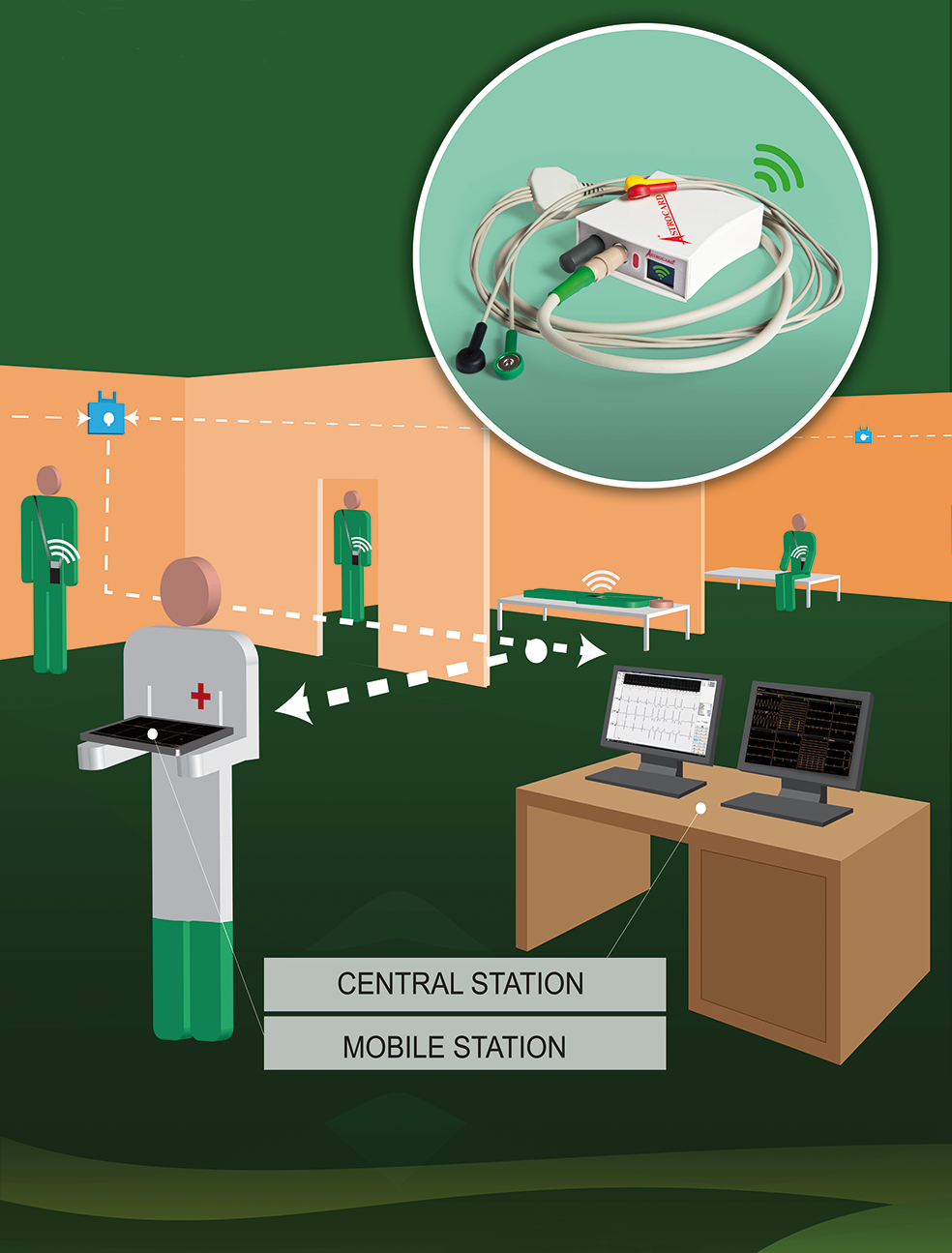

Комплекс для телеметрической регистрации ЭКГ «Астрокард® - Телеметрия» предназначен для беспроводного непрерывного мониторирования электрокардиограммы в режиме реального времени на протяжении длительного времени (не менее 24 часов). Комплекс обеспечивает мониторирование ЭКГ по 2-3 или 12 отведениям в зависимости от типа используемых телеметрических регистраторов ЭКГ, выдачу сигнала «Тревога» на важнейшие нарушения ритма и проводимости, динамики ST, запись ЭКГ всех пациентов в Базу данных и последующий их ретроспективный анализ по программам холтеровского мониторирования. Клинические отделения, в которых развертывается комплекс, оборудуются необходимым количеством радиоточек для непрерывной регистрации ЭКГ у свободно перемещающихся по отделению пациентов.

• Мониторирование ЭКГ в реальном времени по 2-3 или 12 отведениям 1-64 пациентов одновременно
• Компактные, удобные регистраторы ЭКГ
• Центральная мониторная станция обеспечивает широкие возможности наблюдения, выдачи сигнала «Тревога», записи в Базу данных
• Ретроспективный анализ ЭКГ при помощи программ холтеровского мониторирования
• Возможность использования мобильной центральной мониторной станции

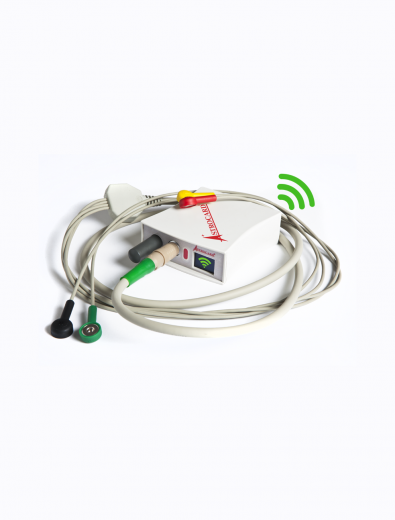

Типы телеметрических регистраторов В настоящее время выпускается несколько видов носимых регистраторов с цифровой передачей данных ЭКГ по радиоканалу

• 2-3 отведения для наблюдения за нарушениями ритма
• 12 отведений для наблюдения за ишемическими изменениями и контроля интервала QT

Все они обеспечивают регистрацию ЭКГ и передачу на Центральную станцию по заданному количеству каналов, а так же снабжены кнопкой отметки событий и вызова персонала.
Телеметрическая центральная мониторная станция Телеметрическая центральная станция по своим функциям аналогична центральным станциям при стационарном мониторировании. Она состоит из одного или нескольких специализированных компьютеров и позволяет:

• непрерывно отображать на экране ЭКГ мониторируемых пациентов (до 64 пациентов)
• анализировать получаемую информацию с подачей сигналов тревоги на важнейшие нарушения ритма и проводимости, динамики ST
• оперативно распечатывать фрагменты ЭКГ различных пациентов
• сохранять записи всех пациентов в полном объеме в Базе данных с возможностью последующей детальной ретроспективной обработки с использованием программ холтеровского мониторирования.

Благодаря применению цифровой передачи данных и обработки сигналов, оригинальной методике выделения QRS-комплексов и коррекции смещения изолинии достигается высокое и стабильное качество записи ЭКГ (исключение дрейфа изолинии и подавление помех), точное определение депрессии и элевации ST-сегмента в том числе и для выдачи сигнала «тревога».

Для удобства медицинского персонала нами создана Мобильная телеметрическая мониторная центральная станция, представляющая собой портативное устройство воспроизводящее экран центральной станции и сигналы «тревога». Врач с мобильной станцией может свободно перемещаться по оборудованному отделению.

ЭКГ пациентов, записанные во время мониторирования на центральной станции могут быть проанализированы как обычные записи суточного (холтеровского) мониторирования со следующими возможностями:

• Просмотр ЭКГ по 2-3 или 12 отведениям
• Автоматическая классификация желудочковых комплексов по их форме
• Автоматический анализ желудочковых и наджелудочковых, включая мерцательную аритмию, нарушений ритма после экспертной оценки врачом типов QRS-комплексов
• Анализ динамики сегмента ST
• Вычисление спектральных и временных показателей вариабельности ритма за сутки, за каждый час записи, а также за любой 5-и минутный интервал
• Вычисление значения интервала QT по вершине и по окончанию волны Т(QTa и QTe)
• Аналитическое (уравнение регрессии) и графическое вычисление зависимости значения интервала QT от RR за сутки
• Автоматическое выделение сигнала артефакта стимула и анализ работы основных типов имплантируемых стимуляторов
• Представление результатов анализа в виде графиков и таблиц
• Автоматическое вычисление трендов ЧСС, RR, ST (для всех каналов)
• Возможность ручной коррекции результатов машинного анализа
• Распечатку всех результатов анализа, а также любого участка ЭКГ на принтере с эквивалентной скоростью движения бумаги – 2,5, 5, 10, 25, 50, 100, 200 и 400мм/с и в масштабе 1, 2, 5, 10, 20, 50, 100 и 200 мм/мВ
• Распечатку всей 24-х часовой записи по любому из каналов в "сжатом" в масштабе 15мин/стр., 30мин/стр. и 60мин/стр.
• Частотный анализ нарушений ритма сердца
• Анализ зубца P, включая определение интервала PQ и анализ событий типа P на Т (алгоритм PTAFDEF®)
• Анализ альтернации QRST
• Анализ турбулентности сердечного ритм
